Het kleuren videosignaal
Het kleuren videosignaal is een Composiet video signaal (CVBS) gebaseerd op het zwart/wit videosignaal.
Het neemt volgende eigenschappen over :
50 fields per seconde
De Horizontale en Verticale syncpulsen
Het blanking signaal.
Een Y/C signaal en chromaburst worden aan het kleurensignaal toegevoegd.
Luminance en Chrominance
Luminance (Y)
Luminantie is de helderheid van het videosignaal.
Wit heeft een hoog signaal niveau of hoge helderheid.
Zwart heeft een laag signaal niveau of lage helderheid.
Chrominance (C)
Chrominance bevat de kleurinformatie.
In het composiet videosignaal heeft het Chrominance golfsignaal een andere frequentie.
De faseverschuiving van het golfsignaal tov de referentiegolf van 4,433 MHz bevat de informatie over de hue.
Het verschil in amplitude met de 4,433 MHz golf bevat de saturation.
Hue en Saturation
Hue en saturation bepalen de kleur
Hue is de tint van de kleur.
Saturation bepaalt de puurheid van een kleur.
Blauw, rood en groen zijn Hue’s.
Hoe meer kleuren er gemengd worden hoe meer de resulterende kleur verzadigd wordt.

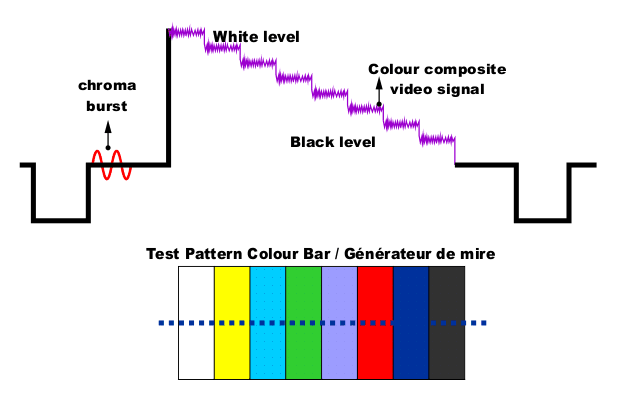

Chroma Burst
Een kort uitbarsting van de referentiegolf wordt mee verzonden met het video signaal.
Het is de chroma burst of colour burst achter de horizontale sync-puls die met elke beeldlijn wordt meegegeven.
Een videosignaal zonder chroma burst is een zwart/wit video signaal.
Een videosignaal met chroma burst is een kleursignaal.

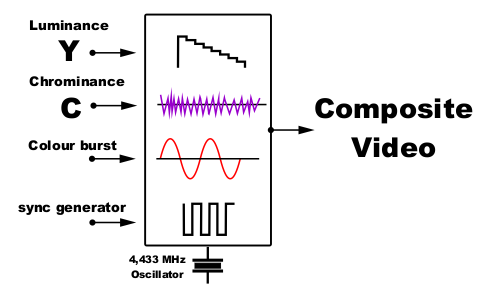

Composiet Video
Het videosignaal in een CCTV camera is een samenstelling van Luminance (Y) en Chrominance (C)
crisped met een chroma burst en een georganiseerd systeem van synchronisatiepulsen.
