Ground Loop - de Humbug

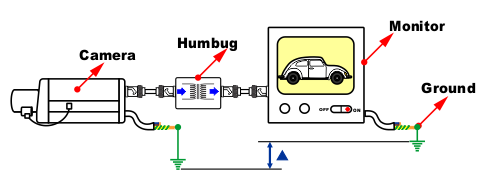

 Tecton Humbug |
 |
De Humbug is een galvanische scheidingstransformator bedoel om videosignalen te isoleren.
De spoelenwikkelingen hebben een ingangsverlies lager dan 0.5 dB,
een hoge frequentie respons van 0 tot 3 dB bij 10 MHz,
ze vervormen het kleursignaal niet,
isoleren tot 500 V DC e
n hebben een 100 MΩ ingangsweerstand.

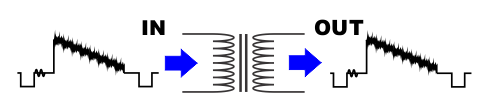

Kortom : de transformator geeft het videosignaal aan de ingang door aan de uitgang en houd alle andere signalen of interferenties tegen.
Ground loop

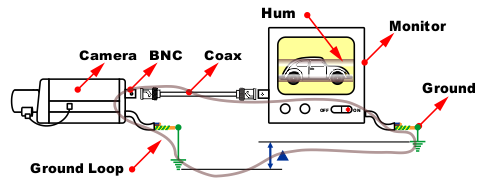

Ground loop ontstaat wanneer de aardingspotentiaal van de camera verschilt van de aardingspotentiaal van de monitor.
Een klein potentiaalverschil kan al grote lus-stromen veroorzaken die langs de buitenmantel (shield) van de coaxkabel loopt.
De lus stromen trekken het beeld scheef.
Mains pick up
Wisselspanningbeïnvloeding komt voor wanneer de coaxkabel over een afstand parallel loopt met een voedingskabel.
Er ontwikkeld zich een sinusgolf in de coax center en de coax shield.
Het effect is een grijze brombalk (hum bar) die over het scherm neerdaalt.
Crosstalk
Crosstalk is de beïnvloeding van hoogfrequente signalen in kabels die naast de coax liggen.
Het effect is zichtbaar als fijne strepen dwars over het beeld die opkomen en weer verdwijnen.

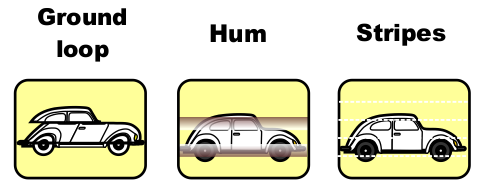

ground loop hum stripes
